Краны пробковые проходные

Краны пробковые проходные

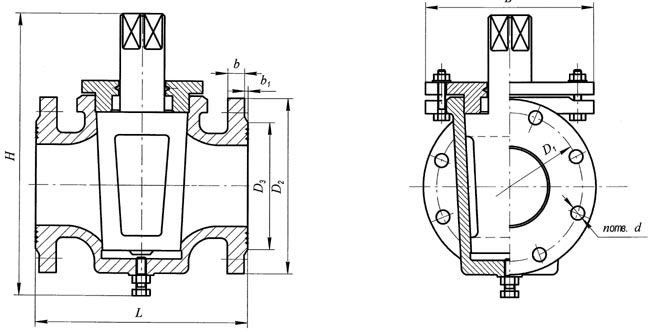

Чертёж Краны пробковые проходные

Краны пробковые проходные, фланцевые чугунные на условное давление Ру 1.0 Мпа (10 кгс/см2) с условным проходом Ду 100, Ду 150, Ду 200 применяются в качестве запорной арматуры на трубопроводах углеобогатительных фабрик, транспортирующих шламовые воды с содержанием угольных и породных частиц до 150 г/л и температурой не более 40°C.

Технические Характеристики
Обозначение Условный проход Габаритные размеры, мм. D1, мм. D2, мм. D3, мм. n отв. d, мм. b, мм. b1, мм. Масса, кг.
Длина, L Ширина, B Высота, H
М-КП372225.0100 Ду 100 265 210 345 180 215 156 8 отв. Ø18 22 3 35
М-КП372225.0150 Ду 150 365 370 465 240 280 212 8 отв. Ø23 24 3 110
М-КП372225.0200 Ду 200 455 450 595 295 335 268 8 отв. Ø23 25 3 170
