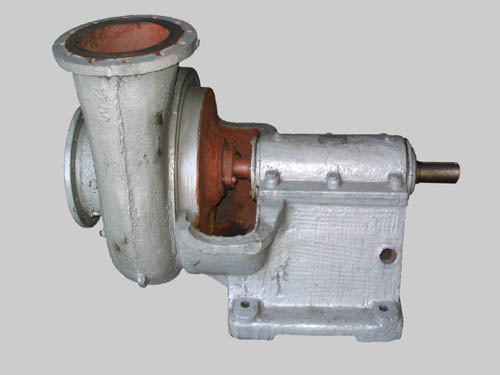

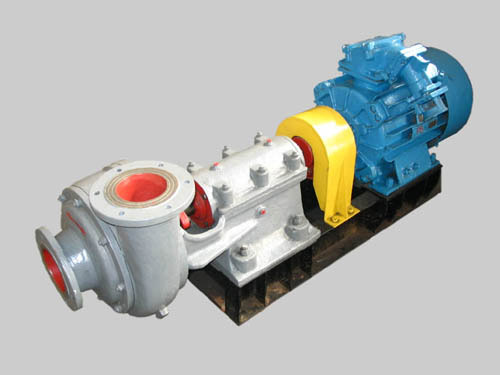

Насос вихревой шламовый ШН 1000-60 предназначен для перекачивания шламовых вод, отходов флотации, фильтрата технической воды, кондиционных и некондиционных магнетитовых суспензий с содержанием твердого до 400 г/л с максимальным размером твердых частиц до 6 мм и температурой перекачиваемой среды свыше +1° до +40°. Насос ШН 1000-60 представляет собой одноступенчатый вихревой насос консольного типа с горизонтальным расположением вала. Преимуществами вихревого насоса являются меньшее измельчение перекачиваемого материала, увеличение срока службы рабочего колеса, повышенный напор.
Таблица №1
ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование
№ Чертежа
Параметры
Норма
1. Корпус кронштейна
Ш1000М..1.1.02А
Подача, м³/ч
900
2. Ротор
Ш1000М.1.2.00 –СБ I
Напор, м
60
2.1. Шарикоподшипник № 316 – 4шт.
ГОСТ 8338-75
Номинальная мощность электродвигателя, кВт
400
2.2. Колесо рабочее
Ш1000М..1.2.01. I
Число оборотов электродвигателя, об/мин
1500
3. Улитка
Р 83-2643.01.01А
КПД, %
50
4. Крышка улитки
Р82-2531А
Диаметр всасывающего патрубка, мм
300
5. Бронедиск
П5011.02.000А
Диаметр нагнетающего патрубка, мм
250
Диаметр рабочего колеса, мм
480
Габаритные размеры, не более (без электродвигателя), мм
длина - 1318
ширина - 936
высота - 1010
Масса, не более (без электродвигателя), кг
1100
Габаритные размеры, не более (с электродвигателем), мм
