Грохот ГИСТ 72

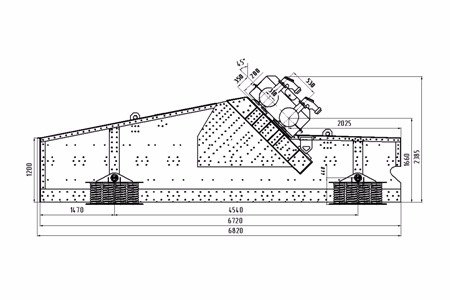

Грохот ГИСТ 72 чертеж П.5192.00.00.000 предназначен для грохочения сыпучих материалов с объемной массой насыпного груза до 2,8 т/м при угле наклона (0...10°) на операциях: сухого грохочения сыпучих материалов с влажностью до 5% и температурой не более 120°С, мокрого грохочения, обезвоживания, обесшламливания, отмыва суспензии от продуктов обогащения.

При изготовлении грохота ГИСТ 72 используется технология холодной клепки с помощью HUCK-болтов (Huckbolts). Деформируясь кольцо из нержавейки облегает штифт. На штифте предварительно выполнены кольцевые борозды, что гарантирует невозможность сползания кольца. Сам штифт выполнен из высокопрочной стали. Из опыта использования подобной технологии можем утверждать что данный способ клепки надежней чем горячая клепка.

Грохот ГИСТ 72 укомплектован двигателем АИУ200L8У2 (N=22 кВт, n=750 об/мин, 400 кг), пружинами, амортизаторами, ситами (верхний ярус-перфорированные, нижний ярус - перфорированные/щелевые), накладным вибратором - устанавливается на боковины короба сверху и является самостоятельной сборочной единицей, что повышает ремонтопригодность грохота в целом.

Боковины грохота выполнены из особой стали, стойкой к абразивному износу - 10ХСНД, толщиной 12 мм.

Конструкции, такие как подвибраторная балка и др., проходят отжиг для снятия внутренних напряжений после сварки. Подшипники используются специального виброисполнения. Вибраторы проходят обкатку.

Диаметр пружин грохота - 28мм, длина пружины в свободном состоянии L-400мм, наружный диаметр 210мм. В комплекте 16 резиновых амортизаторов. Диаметр наружный - 200 мм , диаметр внутренний - 70 мм., L =175 мм.

Грохоты ГИСТ 72 и ГИСТ 72-2 имеют одинаковые размеры рабочих поверхностей и одинаковые технологические параметры. Конструктивным отличием грохота ГИСТ 72-2 является разная компоновка вибратора - вибратор в ГИСТ 72-2 встроен в короб, подшипниковые узлы вмонтированы в боковины, что негативно сказывается на ремонтопригодности.
