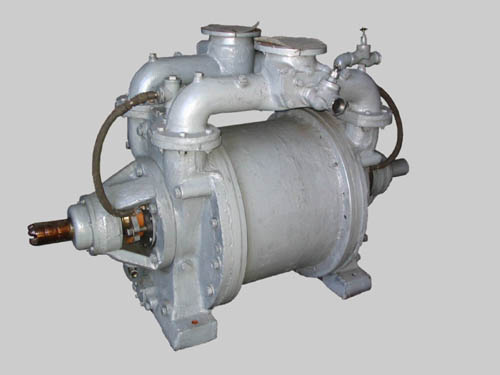

Вакуумный водокольцевой насос ВВН-25-2М предназначен для отсасывания метана из скважин при дегазации шахт опасных по газу, для отсасывания воздуха, неагрессивных газов и паров водогазовых смесей с целью создания разрежения в закрытых резервуарах или аппаратах, а также для работы в качестве компрессора.
Таблица №1

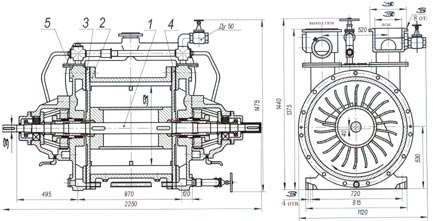

ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование
№ Чертежа
Параметры
Норма
1. Ротор в сборе
353-9-01
Номинальная производительность, м³/мин
25
1.1. Рабочее колесо
Р.10466
Давление нагнетания МПа (кгс/см2)
0,15 (1,5)
2. Корпус
353-9-02
Максимальный вакуум от барометрического давления, %
90-95
3. Диск передний
353-9-3А
Максимальный расход воды, м/мин3
0,12
4. Диск задний
353-9-4А
Температура поступающей воды, °С
+15
5. Крышка
353-9-1
Мощность электродвигателя, кВт
132
6. Подшипник № 3620- 2 шт.
Частота вращения, об/мин
750
Диаметр всасывающего патрубка, мм
200
Диаметр нагнетающего патрубка, мм
200
Диаметр рабочего колеса, мм
652
Габаритные размеры, не более (без электродвигателя), мм
