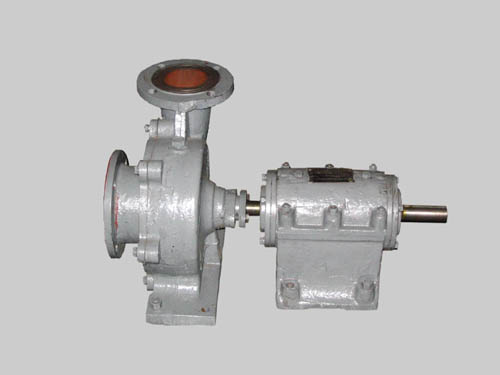

Насос ШНМ 50-25 (модернизированный)

Насос ШНМ 50-25 (модернизированный)
Чертёж ШНМ 50-25 (модернизированный)
Условное обозначение
Ш шламовый
Н насос
М модернизированный
50 подача, м3/ч.
25 напор, м.

Насос центробежный шламовый ШНМ 50-25 (модернизированный) предназначен для перекачивания шламовых вод, с содержанием твердых частиц класса 0 ÷ 1 мм 150 г/л на углеобогатительных фабриках.

Таблица №1
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ
Параметры Норма Наименование № чертежа
Подача, м³/ч 50 1. Вал в сборе П.5183.10.000
Напор, м 25 1.1 Роликоподшипник № 3611 -1шт. МПЗ- №22311МВW33
Номинальная мощность электродвигателя, кВт 15 1.2 Шарикоподшипник № 310 -1шт. МПЗ-№ 6310
Число оборотов электродвигателя, об/мин 1500 2. Уплотнение сальниковое П.5183.20.000
КПД, % 50 3. Колесо рабочее П.5183.00.001
Диаметр всасывающего патрубка, мм 130 4. Корпус спиральный П.5183.00.002
Диаметр нагнетающего патрубка, мм 100
Диаметр рабочего колеса, мм 260
Габаритные размеры, не более (без электродвигателя), мм длина - 760
ширина - 480
высота - 420
Масса, не более (без электродвигателя), кг 160
Габаритные размеры, не более (с электродвигателем), мм длина - 1430
ширина - 480
высота - 570
Масса, не более (с электродвигателем), кг 480
Таблица №2
Наименование № чертежа
Насос шламовый ШН 50-25 П 1883.000А
в том числе
Муфта МУВП № 6 П 1883.001А
Запасные части к насосу ШН-50
Корпус станины (фото) П 1883.012
Улитка П 1883.015
Турбинка П 1883.016
Крышка улитки П 1883.019
Ротор в сборе Эскиз
Вал П 1883.011
Втулка П 1883.021
