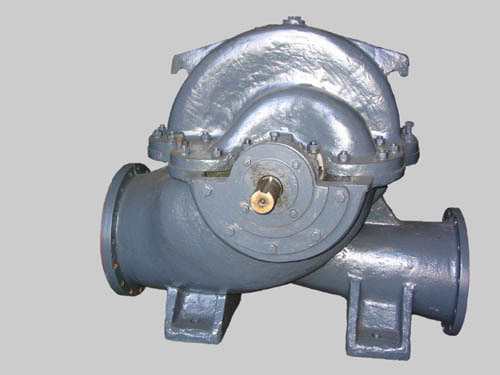

Насос центробежный горизонтальный с двухсторонним подводом жидкости к рабочему колесу Д1250-65 предназначен для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, температурой до +85°С с содержанием твердых включений, не превышающих по массе 0,05%, а max размер их 0,2 мм.
Таблица №1
ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование
№ Чертежа
Параметры
Норма
1. Ротор
363.121.100 СБ
Подача, м³/ч
1250
1.1. Колесо рабочее
363.121.101
Напор, м
65
1.2. Грундбукса
363.121.105
Коэффициент полезного действия, %
86
2. Корпус в сборе
363.121.200 К СБ
Рекомендуемая мощность электродвигателя, кВт
315
2.1. Крышка корпуса насоса
363.121.202
Частота вращения, об/мин
1450
2.2. Корпус
363.121.201
Диаметр рабочего колеса, мм
460
3. Подшипник левый № 312-2шт.
МПЗ - № 6312
Диаметр всасывающего патрубка, мм
350
4. Подшипник правый № 11312 – 1шт.
Диаметр нагнетающего патрубка, мм
300
5. Уплотнительное кольцо
363.121.001И
Габаритные размеры, не более (без электродвигателя), мм
