Таблица №1
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
| Параметры |
Норма |
| Производительность на всасывании, м³/ч |
142000 |
| Частота вращения, не более, об./мин. |
1000 |
| Номинальная потребляемая мощность, кВт |
266 |
| Максимальный коэффициент полезного действия, % |
85 |
| Диаметр рабочего колеса, м |
2,1 |
| Габаритные размеры при развороте спирального корпуса 90°(без электродвигателя), не более, мм |
длина - 3200 |
| ширина - 3650 |
| высота - 3100 |
| Масса, (без электродвигателя), не более, кг |
5400 |
Таблица №2
| № заказа |
Наименование |
№ чертежа |

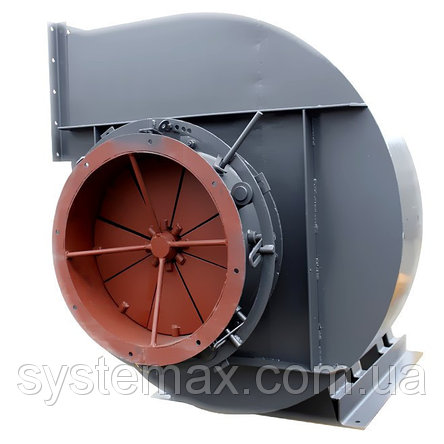

| Дымосос ДН-21 комплектуется следующими узлами |
| 12-422 |
Ходовая часть с рабочим колесом ДН-21 правое исполнение |
Эскиз |
| 12-423 |
Ходовая часть с рабочим колесом ДН-21 левое исполнение |
Эскиз |
| 12-416 |
Направляющий аппарат ДН-21 правое исполнение |
03.8262.012 сб |
| 12-417 |
Направляющий аппарат ДН-21 левое исполнение |
03.8262.012-01 сб |
| 12-420 |
Улитка ДН-21 правое исполнение |
03.8227.018 / 611.611 сб |
| 12-421 |
Улитка ДН-21 левое исполнение |
03.8227.018 / 611.611-01 сб |
| Детали и узлы дымососа ДН-21, изготавливаемые серийно |
| 12-415 |
Кольцо (фото)
 |
03.8232.082 / 611.680 |
| 12-399 |
Ходовая часть ДН-21 правое исполнение |
03.8216.015 / 611.670 сб |
| 12-400 |
Ходовая часть ДН-21 левое исполнение |
03.8216.015 / 611.670 сб |
| 12-418 |
Колесо рабочее ДН-21 правое исполнение |
03.8210.022 / 611.593 сб |
| 12-419 |
Колесо рабочее ДН-21 левое исполнение |
03.8210.022 / 611.593-01 сб |
| 12-424 |
Воронка |
611.488 сб |
| 12-411 |
Вал |
611.672 |
