Роликоопора ленточного конвейера

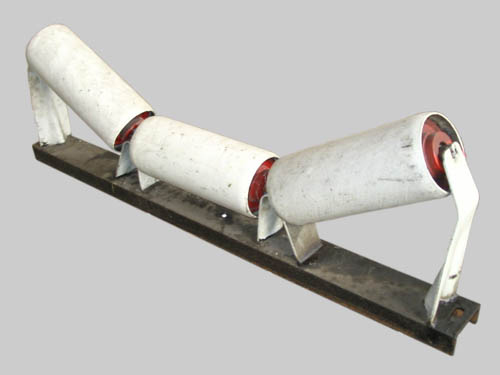

Роликоопора ленточного конвейера

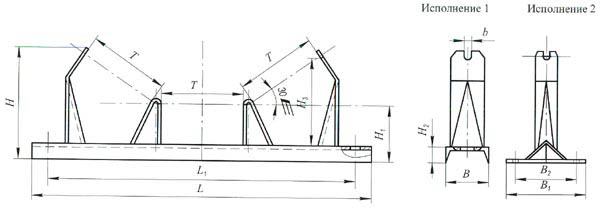

Чертёж Роликоопора ленточного конвейера

Жесткая роликоопора входит в состав ленточных конвейеров и предназначена для поддержания верхней ветви и для центрирования хода ленты в конвейерах с широтой ленты В=650...1600 мм.

Таблица №1
Ширина ленты, мм Основные размеры роликоопоры, мм Условное обозначение роликоопоры Обозначение опоры
T L L1 H H1 H2 H3 B b B1 B2 Исполнение 1 Исполнение 2
650 258 920 870 332 176 - 250 - - 230 170 Ж65; 30° - П4931.00.000
800 316 1150 1100 360 175 52 295 (279) 120 13 230 170 Ж80; 30° П2300.41.400.М.СБ П4932.00.000
1000 386 1350 1300 395 (396) 176 52 320 (313) 120 13 230 170 Ж100; 30° П2300.42.400.М.СБ П4933.00.000
1200 466 1600 1550 432 (426) 176 52 360 (358) 120 13 230 170 Ж120; 30° П2300.43.400.М.СБ П4934.00.000
1400 536 1800 (1810) 1750 517 (525) 226 52 438 (425) 120 16 260 200 Ж140; 30° П2300.44.400.М.СБ П4935.00.000
1600 606 2010 1950 557 226 - 455 - - 260 200 Ж160; 30° - П4936.00.000
