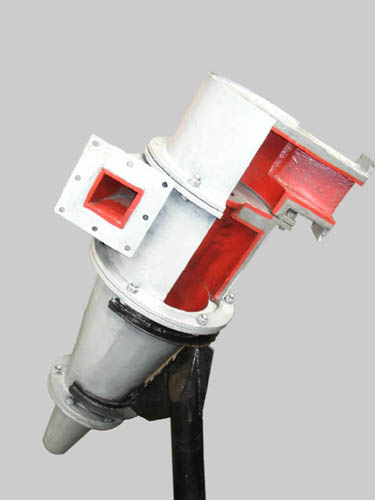

Гидроциклон ГЦМЭ-350

Гидроциклон ГЦМЭ-350
Чертёж Гидроциклона ГЦМЭ-350
Условное обозначение
Г Гидро
Ц Циклон
М МПК
Э Эвольвентный ввод
350/10 Диаметр / Угол конуса

Гидроциклон ГЦМЭ – 350/10 с защитной футеровкой из монолитного поликристаллического карбида кремния ( МПК) предназначен для сгущения оборотных и шламовых вод и выделения из водной среды твердых минеральных частиц на углеобогатительных фабриках.

Технические Характеристики
Параметры и размеры Норма
Производительность по питанию с содержанием твердого 40% при давлении 0,1 МПа, м3/ч 100
Давление на входе, МПа, (кгс/см2) 0,03-0,25 (0,3-2,5)
Угол конуса 10
Внутренний диаметр, мм 350
Эквивалентный диаметр питающего отверстия, мм 53
Диаметр сливного отверстия, мм 82
Диаметр пескового отверстия d, мм. 34-96
Габариты грохота, мм: Длина 1035
Ширина 700
Высота 3120
Масса кг, не более 560
